來自日東科技的常規(guī)鐵芯直線電機，在做高效、高加速、微米精度的機器設計時，高端的鐵芯馬達屬性能良好。 其已接近所有自動化設備應用，如工業(yè)機器人、XYT軸、龍門結構、加工中心等設備。
鐵芯直線電機應用說明：
日東科技的常規(guī)鐵芯直線電機，在做高效、高加速、微米精度的機器設計時，高端的鐵芯馬達屬性能良好。 其已接近所有自動化設備應用，如工業(yè)機器人、XYT軸、龍門結構、加工中心等設備。

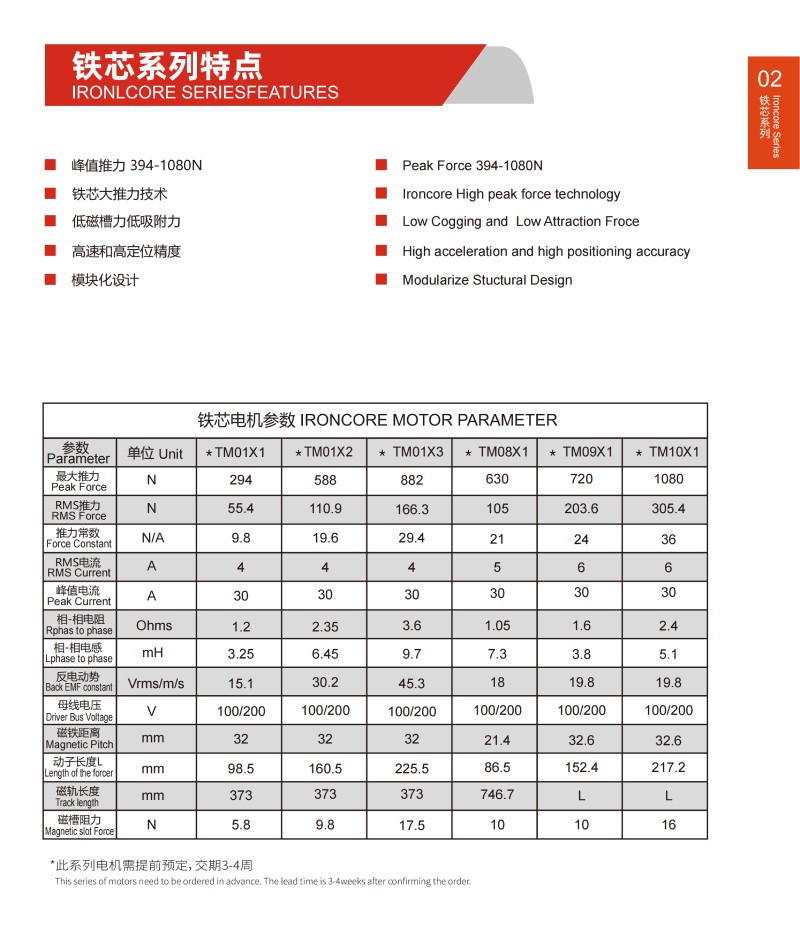

鐵芯直線電機特點：
峰值推力394-1080N
鐵芯大推力技術
低磁槽力低吸附力
高速和高定位精度
模塊化設計
| 鐵芯直線電機參數IRON CORE MOTOR PARAMETER | |||||||
| 參數 Parameter | 單位Unit | *TM01X1 | *TM01X2 | *TM01X3 | *TM08X1 | *TM09X1 | *TM10X1 |
| 最大推力 Peak Force | N | 294 | 588 | 882 | 630 | 720 | 1080 |
| RMS推力 RMS Force | N | 55.4 | 110.9 | 166.3 | 105 | 203.6 | 305.4 |
| 推力常數 Force Constant | N/A | 9.8 | 19.6 | 29.4 | 21 | 24 | 36 |
| RMS電流 RMS Current | A | 4 | 4 | 4 | 5 | 6 | 6 |
| 峰值電流 Peak Current | A | 30 | 30 | 30 | 30 | 30 | 30 |
| 相-相電阻 Rphas to phase | Ohms | 1.2 | 2.35 | 3.6 | 1.05 | 1.6 | 2.4 |
| 相-相電感 Lphase to phase | mH | 3.25 | 6.45 | 9.7 | 7.3 | 3.8 | 5.1 |
| 反電動勢 Back EMF constant | Vrms/m/s | 15.1 | 30.2 | 45.3 | 18 | 19.8 | 19.8 |
| 母線電壓 Dr verB us Voltage | V | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 | 100/200 |
| 磁鐵距離 Magnetic Pitch | mm | 32 | 32 | 32 | 21.4 | 32.6 | 32.6 |
| 動子長度L Length of the forcer | mm | 98.5 | 160.5 | 225.5 | 86.5 | 152.4 | 217.2 |
| 磁軌長度 Track length | mm | 373 | 373 | 373 | 746.7 | L | L |
| 磁槽阻力 Magnet c slot Force | N | 5.8 | 9.8 | 17.5 | 10 | 10 | 16 |
